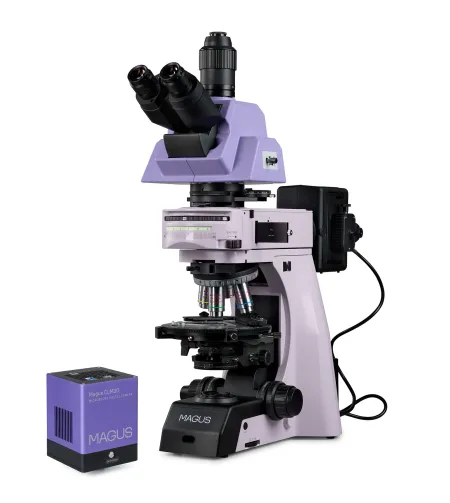

MAGUS Pol D890 polarisatsioon-digitaalne mikroskoop

Mikroskoop teaduslike uuringute ja tööstusliku kontrolli jaoks.
Kavandatud uurima objekte polariseerumise ja kirgvalgustehnikate abil. Valikuliste komponentide paigaldamine võimaldab kasutada tumeda välja, faasikontrasti ja diferentsiaalset häirekontrasti ülekantud valguses ning diferentsiaalset häirekontrasti ja fluorestsentsi peegeldatud valguses.
Ülekantud valguses saab uurida geoloogilisi proovimaterjale, samuti anisotroopseid bioloogilisi ja polümeerseid proovimaterjale õhukestes lõikudes.
Peegeldatud valguses saab uurida poleeritud lõikeid, millel on üks poleeritud külg. Läbipaistmatute poleeritud lõigete paksus on meelevaldne, tavaliselt 5–10 mm. Mikroskoop võimaldab uurida läbipaistmatuid objekte kuni 30 mm paksuseni.
Polariseerumismikroskoop kasutab anisotroopse proovi kahekordse murdumise omadust, et edastada pilti. Lame-polariseeritud valgus, kui see läbib anisotroopset proovi, jaguneb kaheks kiireks ja muudab polariseerumise tasandit. Analüsaator toob kiire vibratsioonid samasse tasandisse, põhjustades seega häireid. Ere, suure kontrastsusega pilt muudab värvi, kui lava pöörleb.
Mikroskoop on varustatud 8.3MP kaameraga, USB 3.0 liidesega. Kaamera ühendub arvutiga ja kuvab pildi ekraanil. Tarkvara täiendab süsteemi analüüsi ja dokumentatsiooni funktsioonidega.
Plaaniemi-apokromaatilised ja plaani apokromaatilised objektiivid on pingevabad. Vahepealne toru hoiab analüsaatorit ja Bertrand lääts, ning sellel on kompensaatoreid sisaldav pesa.
Mikroskoopi kasutatakse kristallograafias, petrogradias, mineraloogias, kriminalistikas, meditsiinis ja muudes teadusvaldkondades.

Digikaamera

MAGUS CLM30 digikaamera on loodud kasutamiseks fluorestsents- ja tumeda välja mikroskoopiatehnikate jaoks. Kaamera on varustatud 8.3MP sensoriga ja toodab realistlikke pilte eraldusvõimega 3840x2160px. Kaamerat soovitatakse kasutada 4x, 10x, 20x, ja 40x objektiividega. Kaamera võimaldab madala suurendusvõimega objektiividega rohkem üksikasju jäädvustada.
Video salvestatakse 45fps või 70fps sõltuvalt selle resolutsioonist. Videod on sujuvad, pehmete ja peente üleminekutega raamide vahel. Proovi liikumine kuvatakse reaalajas ilma viivitusteta. Kaamera pakub mugavat tööd liikuvate objektidega ja sobib klassiruumis demonstratsioonide läbiviimiseks.
Kaamera on varustatud USB 3.0 liidesega. Andmeedastuskiirus on 10 korda kiirem kui USB 2.0 kaameratel. Suure kiirusega kaamerat soovitatakse professionaalseteks laboratooriumideks, uurimistööks või ülikooli koolitusteks.

Mikroskoobi pea

Kolmeokulaarne, lõpmatuse-parandatud optikaga. Kasutaja valib mikroskoobi pea kõige mugavama kaldenurga 0° kuni 35° ulatuses. Digitaalkaamera kinnitatakse kolmandasse torusse. Kiire jagatakse 0/100, 100/0 või 80/20.
Põhikonfiguratsioon sisaldab 10x/22mm okulaare koos dioptriliste kohanduste ja kõrge silmamispunktiga töötamiseks prillidega.

Revolverpea

Viie objektiivi revolverpea. Vaba pesa kasutatakse pirni asendi reguleerimiseks peegeldatud valguse valgustis. Kasutaja saab ka paigaldada täiendava objektiivi revolveri vaba pesasse, mis võimaldab neil saavutada lisasuurendust.
Revolverpea disain (“sise poole”) vabastab laval ruumi eest, nii et kasutaja saab näha optilises päripildis sisestatud objektiivi. Revolverpea pesad on tsentreeritud, et viia objektiivi ja mikroskoobi optilised teljed vastavusse.

Objektiivid

Lõpmatu plaanpool-apokromaatilised ja plaani apokromaatilised objektiivid on spetsiaalselt loodud polariseeritud valguse vaatlusteks: Pingevaba optika tagab, et kahekordne murdumine tuleneb proovist, mitte optilistest elementidest. Need pakuvad paremat kromaatiliste ja sfääriliste aberratsioonide korrektsiooni võrreldes plaani akromaatiliste objektiividega.
5x ja 10x objektiivid on disainitud tööks katteklaasiga või ilma, 20x ja 50x objektiivid on disainitud tööks ilma katteklaasita. Parfookalise vahemaa on 60mm.

Turret kontrastmoodulite paigaldamiseks

Peegeldatud valguse valgusti on varustatud sisseehitatud revolveriga kontrastmoodulite jaoks. Kolm moodulit saab paigaldada: üks ülekantud valguse jaoks ja kaks peegeldatud valguse jaoks. Revolveri pööramine muudab vaatluse režiimi, võimaldades teil kiiresti ühelt kontrastitehnikalt teisele lülituda ilma keerulist reguleerimist teostamata.

Fookusmehhanism

Mikroskoop on varustatud madala asukohaga koaksiaalfookuse ja peenreguleerimise nuppudega. Teadlane saab panna oma käed lauale ja võtta mugava positsiooni mikroskoobi ees.
Kareda fookuse lukustusnupp aitab mikroskoopi kiiresti reguleerida pärast uurimisobjekti vahetamist. Nupp asub mikroskoobi vasakul küljel samal teljel kui fookusmehhanism.
Paremal küljel olev rõngast reguleerib kareda fookuse reisi pinget. Kasutaja kohandab töö jaoks mugava pinge.

Lava

Lava pöörleb 360°, et vaadelda proovi värvimuutust, kui polarisaatori ja analüsaatori orienteering on rist. Lava saab lukustada soovitud asendisse. Lava pöördenurga gradatsioon on olemas. Iga 90° pööret praegusest asendist märgib klõps. Vernierskaleega tehakse mõõtmisi täpsusega 0.1°.
Lava disain pakub tsentreerimist kahe kruviga, kuna anisotroopse objekti polariseeritud valguse vaatlused vajavad lava pöörlemistelje ja mikroskoobi optilise telje täpset joondamist.

Valgusallikad

100W halogeenivõimsusi kasutatakse nii peegeldatud kui ka ülekantud valguse valgustites. Halogeenivõimsused kiirgavad silmadele mugavas värvitemperatuuriga valgust. 100W lamp on piisavalt ere, et töötada vahemikus 4x kuni 100x suurendus objektiividel kirgevalgustuses ja polariseeritud valguses.

Peegeldatud valguse valgustus

Valgustussüsteem kasutab Köhleri valgustust. Välja ja ava membraanid on tehases optilisel teljel eeltsentreeritud ja ei vaja täiendavat tsentreerimist. Vajadusel saab membraane reguleerida tsentreerimisekruvidega. Valgusallikas tsentreeritakse piki kolme telge.
Analüsaator ja polarisaator kasutatakse polariseeritud mikroskoopia jaoks. Polarisaator on statsionaarne, samas analüsaator pöörleb 360° ja verniirskaalaga täpse nurga määramiseks.
Filtrikomplekt aitab kohandada värvi taaskasutust.

Ülekantud valguse valgustus

Reguleeritav väljamembraan, tsentreeritud ja kõrgusega reguleeritav kondensaator pingevaba optikaga, reguleeritav ava membraan ja allaklapitav lääts realiseerivad Köhleri valgustuse reguleerimist. Allaklapitav lääts eemaldatakse madala suurendusega objektiivide optilisel marsruudilt ja tagastatakse tagasi enam kui 10x suurendusega objektiividel. Polarisaator pöörleb 0-360°, skaalal on märgised 0°, 90°, 180° ja 270° . Analüsaator pöörleb 360°, analüsaatori verniirskaala tagab nurga täpsuse.

Köhleri valgustus peegeldatud ja ülekantud valguses

Köhleri valgustuse seadistus parandab proovimaterjali pildi kvaliteeti. Sellise valgustusega saavutate iga objektiiviga maksimaalse lahutusvõime. Võrdne vaatevälja valgustus, servades ei ole tumenemist. Uuritav objekt on teravas fookuses ja pildihäired on eemaldatud.

Proovimaterjalide uurimine polariseeritud valguses

Polarisaator ja analüsaator sisestatakse valgusrada, et vaadelda objekte polariseeritud valguses. Analüsaatori ja polarisaatori skaalade abil määratakse polarisatsiooniseadmete soovitud risti või paralleelne asend. Polarisaatori või analüsaatori pööramine muudab polarisatsiooninurka. Kui mikroskoobi lava pööratakse, siis muutub proovi valguse murdumine sõltuvalt polarisatsiooninurgast.
Bertrand läätse kasutatakse konoskoopilisteks uuringuteks.
Kompenastoreid kasutatakse objekti nõrga kahekordse murdumise kontrastsuse tõstmiseks.

Tarvikud

Seda mikroskoopi jaoks on spetsiaalselt loodud aksessuaaride rida.
Valikuline plaani-apokromaatiline objektiiv pakub täiendavat suurendust.
Okulaarid laiendavad mikroskoobi suurendusvahemikku. Täiendavate okulaarridega saavutatakse kõige sagedamini kasutatava objektiivi kasulik suurendus.
Faasikontrastilisustarvikud, järelehzentsiinid, tumedavälja kondensaatorid ja DIC seadmed laiendavad saadaolevaid mikroskoopiatehnikaid.
Kalibreerimisklaasi kasutatakse objektide mõõtmiseks ja seda saab kombineerida okulaari skaalaga või kaamera tarkvaraga.

Alternatiivsed mudelid

MAGUS Pol D890 on alternatiiv järgmistele mudelitele: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon ECLIPSE Ci-Pol, Nikon ECLIPSE E200Pol, Nikon ECLIPSE LV100ND POL/DS, Nikon ECLIPSE LV100Pol, Olympus BX53P.

Mikroskoobi omadused:

• Läbipaistvate ja läbipaistmatute anisotroopsete proovimaterjalide uurimine polariseeritud ja looduslikus valguses
• Võimas 100W halogeeniga edastatud ja peegeldatud valguse valgustid, mis pakuvad kirkka looduslikku valgust
• Ortzkopilised vaatlused, Bertrandi lääts konoskoopilisteks vaatluseks, kompenastorid, Köhleri valgustus edastatud ja peegeldatud valguses
• Ergonomiline kolmeokulaarne pea reguleeritava kallutusnurgaga ja vertikaalse kaamera port; kiire jagunemissuhe (okulaar/kaamera): 100/0, 0/100 või 20/80
• Planeemi- ja plane-apokromaatilised objektiivid ilma sisemiste pingeteta ei esita valet optilist efekti pildile
• Mituotstarbeline revolver 3 pesaga erinevate kontrastmeetodite moodulite paigaldamiseks
• Revolveripea pesa ja lava mugav joondus
• Pööratav ümmargune lava, vernierskaleega täpseks pöördenurga mõõtmiseks. Seda saab lukustada valitud asendisse ja iga 90° pööramist märgib klõps

Kaamera omadused:

• Fluorestsents- ja tumeda välja mikroskoopiaks 4x, 10x, 20x ja 40x objektiividega
• 8.3MP eraldusvõime: Madala suurendusega objektiividega jälgimisel võimaldab kaamera näha peenemaid üksikasju
• 45fps ja 70fps 3840x2160px ja 1920x1080px eraldusvõimega liikuvate proovide jälgimiseks, video salvestamiseks ja ettevalmistuse liigutamiseks ilma tõmblemise ja viivituseta
• Peltier elementi vähendab sensori temperatuuri pikaajalise töötamise ajal ja kõrvaldab termilise müra. Seetõttu saab fotosid teha pika säriajaga
• SONY Exmor värv CMOS taustavalgustusega sensor pakub madalat müra taset ja kõrget valguse tundlikkust isegi hämaras valgustingimustes. Saate selgemaid, heledamaid ja värviküllasemaid pilte
• USB 3.0 liides kiireks andmeedastuseks ilma tõmblemiseta ja viivitusteta
• Tarkvara foto-, videosalvestus-, redigeerimise-, välist vaatlusfunktsioonid, lineaar- ja nurgamõõtmised

Pakend:

• MAGUS CLM30 digikaamera (digikaamera, USB-kaabel, 12V, 3A toiteadapter, kandekott, USB-mälupulk koos draiverite ja tarkvaraga, kasutusjuhend ja garantiikiri)
• Alus sisseehitatud toiteplokiga, fookusmehhanismiga ja revolveripeaga
• Lava
• Kondensaatori kinnitus
• Kondensaator allaklapitava läätsuga ja ülekantud valguse polarisaatoriga
• Peegeldatud valguse valgusti revolvri ja halogeenlampiga
• Ülekantud valguse valgusti halogeenlampiga
• Kolmeokulaarne mikroskoobi pea
• Vahepaheline kinnitis Bertrandi läätsiga
• Analüsaator
• Peegeldatud valguse polarisaator
• Kompenastorid: λ kompenastor, λ/4 kompenastor, kvartsikiil
• Peegeldatud valguse filtrikomplekt
• Planeemi-apokromaatiline objektiiv Plan S-Apo 5x/0.15 ∞/–, parfooraalne kaugus: 60mm
• Planeemi-apokromaatiline objektiiv Plan S-Apo 10x/0.30 ∞/–, parfooraalne kaugus: 60mm
• Planeemi-apokromaatiline objektiiv Plan S-Apo 20x/0.45 ∞/0, parfooraalne kaugus: 60mm
• Plane-apokromaatiline objektiiv Plan Apo 50х/0.80 ∞/0, parfooraalne kaugus: 60mm
• 10х/22mm okulaar kõrge silmamispunkti ja dioptrikohandusega (2 tk.)
• 10х/22mm okulaar ristmärkidega, kõrge silmamispunktiga ja dioptrikohandusega
• Silmakupp (2 tk.)
• 1х C-mount adapter
• Toitejuhe
• Tolmukate
• Kasutusjuhend ja garantiikiri

Saadaval soovi korral:

• Plane-apokromaatiline objektiiv Plan Apo 100x/0.9 ∞/0, parfooraalne kaugus: 60mm
• Planeemi-apokromaatilise fluorestsents objektiivide komplekt Plan S-Apo 4x, 10x, 20x, 40x, 100x (õli) ∞/0.17, parfooraalne kaugus: 60mm
• 10х/22mm okulaar skaalaga
• 10x/22mm okulaar retikliga
• 12.5х/16mm okulaar (2 tk.)
• 15х/16mm okulaar (2 tk.)
• 20х/12mm okulaar (2 tk.)
• 30х/8mm okulaar (2 tk.)
• Faasikontrasti seade: faasikontrasti kondensaator, faasi objektiivide komplekt, tsentreerimistelekskoop
• Tumedavälja kondensaator NA 0.7–0.9
• Tumedavälja emulsiooni kondensaator NA 1.3–1.26
• Diferentsiaalne interferentsikeskkonda (DIC) seade
• Epi-fluorestsentslisa koos elavhõbedalambi korpusega, fluorestsentsfiltri kuubikud, elavhõbedalambi toiteplokk
• Epi-fluorestsentslisa LED valgusallikaga, fluorestsentsfiltri kuubikud ja toitekaabel
• Kalibreerimisklaasi
