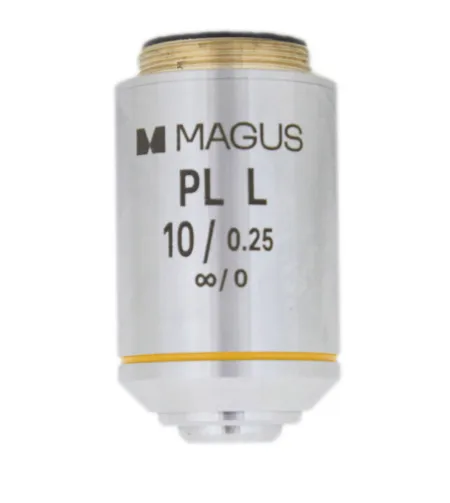

Objektiiv MAGUS 10PLL 10x/0,25 Plan L WD 5,0 mm

10x/0,25 objektiivi eraldusvõime piir on 1,1 mikronit. Kromaatiline aberratsioon on korrigeeritud sinise ja punase valguse korral, sfääriline aberratsioon rohelise valguse korral, välja kumerus korrigeeritud 90%-ni vaatevälja läbimõõdust. Objektiiv on mõeldud lõpmatu toru pikkuse jaoks. Parfokaalkõrgus 45 mm. 10x/22 mm okulaariga töötades on vaatevälja läbimõõt 2,2 mm. Mõeldud ilma katteklaasita näidistega töötamiseks. 10x metallograafiline objektiiv on disainitud suure, 5 mm töökaugusega. Töökaugus on objektiivi esiläätse ja uuritava objekti vaheline kaugus, mille juures objekti kujutis on fookuses. Uuritavatel objektidel võib olla väljendunud topograafia, näiteks erineva kõrgusega elektroonikakomponentide ja pooljuhtide trükkplaatide näidised. Suur töökaugus hoiab ära objektiivi või näidise esiläätse juhusliku kahjustamise teravustamisel ja objektiivide vahetamiseks revolvrit keerates. Mikroskoobi kasuliku suurenduse alumine piir 10x objektiiviga töötamisel on 125x. Väiksem suurendus ei võimalda eristada selle objekti detaile, mille kujutise objektiiv moodustab. Kasuliku suurenduse ülempiir 10x objektiiviga töötamisel on 250x. Suuremat suurendust peetakse "kasutuks", kuna see ei anna objekti kujutisele uut detaili. 10x/0,25 objektiiviga kasutage okulaare, mille suurendus on vahemikus 12,5x kuni 25x. Planachromat läätsed moodustavad pildi, mille fookus on nii keskel kui ka servades sama ja moonutus on ebaoluline. Seda eelist kasutatakse digitaalsete piltide tegemiseks ja töötamiseks koos 22 mm vaateväljaga laia väljaga okulaaridega.

Ühilduvus:
Metallograafiline mikroskoop MAGUS Metal 600 Metallograafiline mikroskoop MAGUS Metal 630 Metallograafiline mikroskoop MAGUS Metal 650 Pööratud metallograafiline mikroskoop MAGUS Metal V700

Tehnilised andmed:

• Objektiivi materjal - optiline klaas
• Objektiivi klass aberratsiooni korrigeerimise astme järgi - plankromaat
• Toru pikkus – lõpmatus (∞)
• Kontrastsuse meetod - hele väli
• Suurendus, korda - 10
• Ava - 0,25
• Töökaugus, mm 5,0
• Parfookuskaugus, mm - 45
• Katteklaasi paksus, mm - ilma katteklaasita
• Vedruraam - nr
• Keelekümblus - ei
• Korpuse materjal - vask
