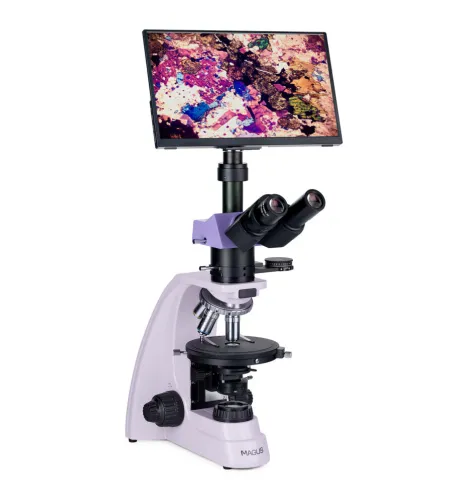

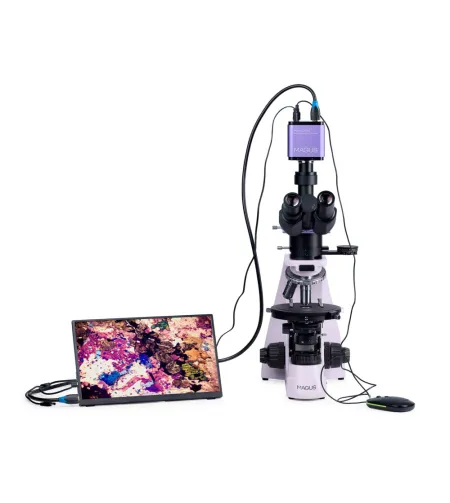

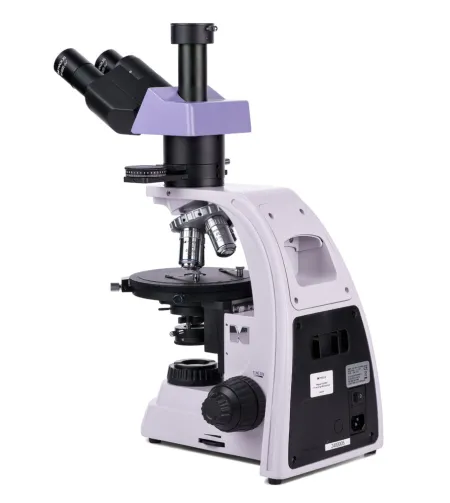

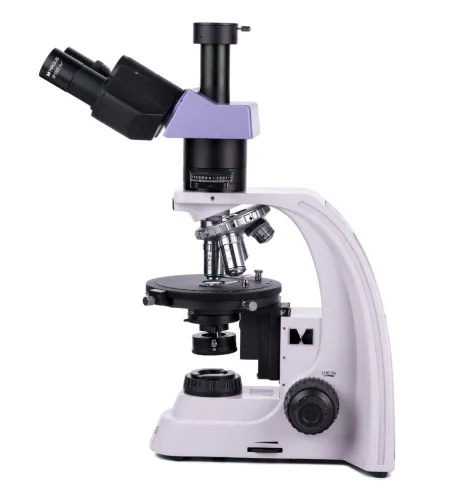

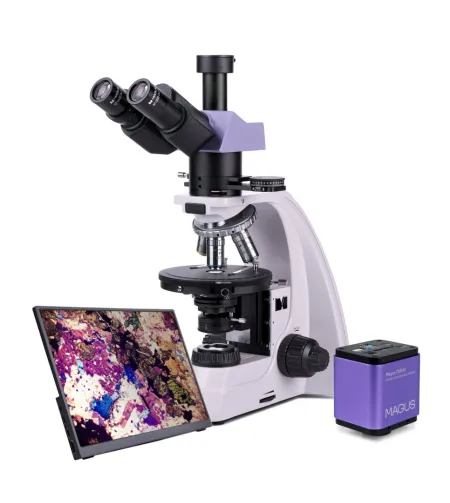

MAGUS Pol D800 Поляризационный цифровой ЖК-микроскоп

Микроскоп предназначен для исследования анизотропных геологических, биологических и полимерных образцов в поляризованном и проходящем свете. Поляризационный микроскоп использует двойное лучепреломление анизотропного образца для получения изображения. Плоскополяризованный свет при прохождении через анизотропный образец распадается на два луча и меняет плоскость поляризации. Анализатор сводит вибрации балок в одной плоскости и оси, тем самым вызывая деструктивную и конструктивную интерференцию между двумя волновыми фронтами. Яркое, высококонтрастное изображение меняет цвет при вращении сцены. Этот микроскоп имеет недеформационные объективы. Промежуточная трубка удерживает анализатор и линзу Бертрана и имеет прорезь для компенсаторов. Микроскоп применяется в кристаллографии, петрографии, минералогии, криминалистике, медицине и других областях науки.

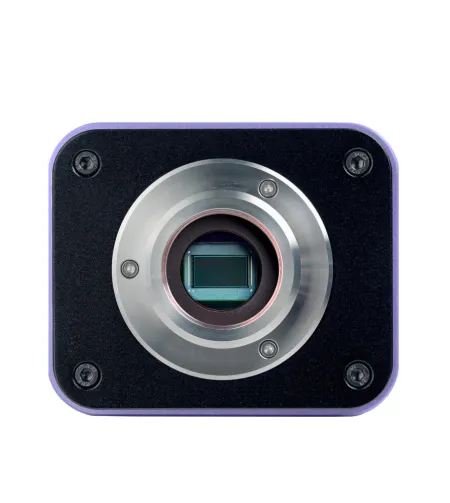

Цифровая камера

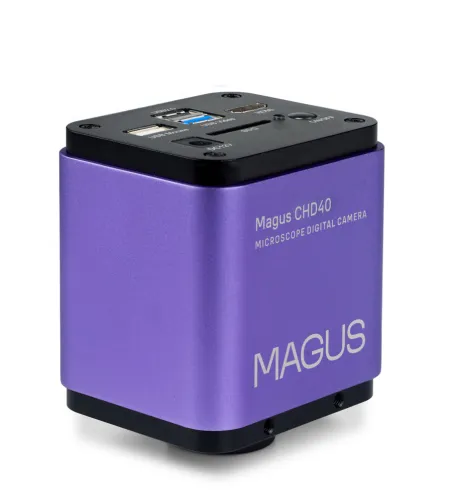

MAGUS CHD40 — цифровая HDMI-камера с тремя видеоинтерфейсами и автоматическим переключением между 4K и Full HD в зависимости от разрешения монитора. Камера оснащена сенсором 8 Мп и создает реалистичные изображения в разрешении 4K (3840x2160 пикселей) при подключении через HDMI или USB3.0. При подключении по Wi-Fi качество изображения — Full HD (1920х1080 пикселей). Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно без подключения к ПК. Интерфейс HDMI обеспечивает высокую и стабильную скорость передачи данных с камеры на внешний экран. Подключить камеру к ПК можно через Wi-Fi или USB3.0. Видео записывается со скоростью 30 кадров в секунду. Камера сочетает в себе высокий FPS и высокоскоростной HDMI. Поэтому видео живое, без зависаний и пробелов между кадрами. В максимальном разрешении изображение хорошо детализировано, движущиеся объекты видны без ошибок, движение объектов отображается без задержек.
Монитор

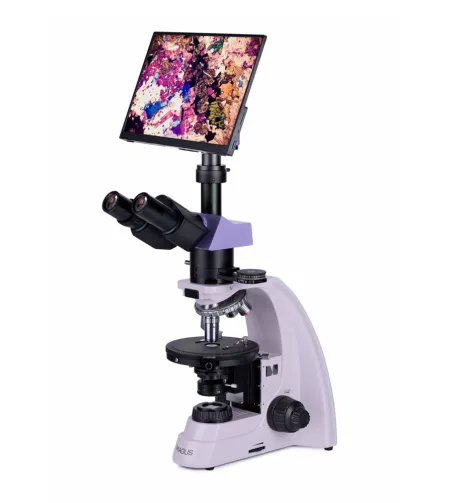

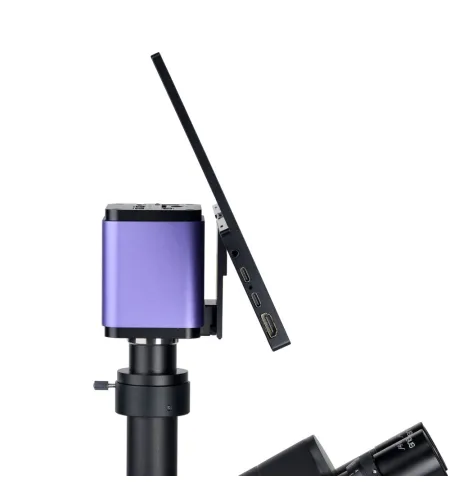

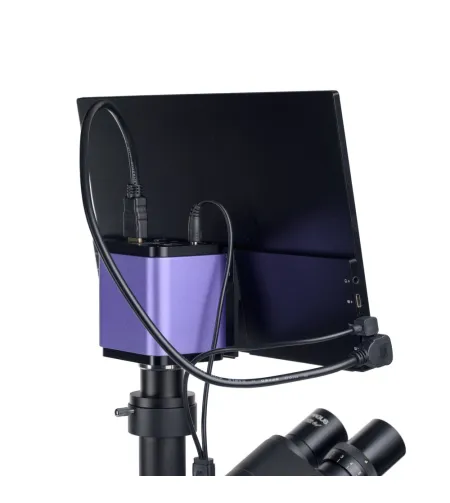

Монитор MAGUS MCD40 предназначен для использования системы визуализации микроскопа MAGUS. Он подключен к камере, установленной на микроскопе, для отображения изображений в реальном времени. Он поддерживает камеры MAGUS 4K HDMI. Диагональ экрана составляет 13,3 дюйма. Матрица IPS обеспечивает яркое изображение с большими углами обзора. Если смотреть на дисплей под углом, цветопередача не искажается. Дисплей можно разместить на складной подставке на столе или полке или закрепить непосредственно на стойке камеры или микроскопа.

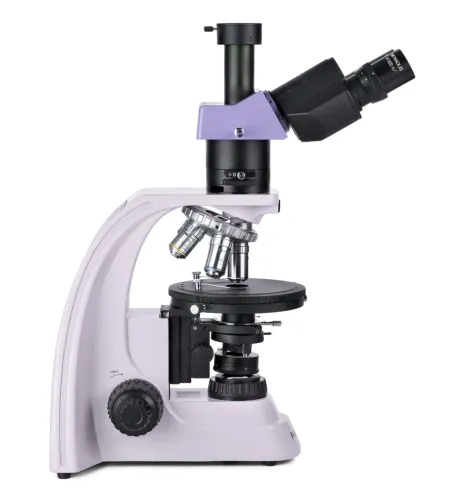

Головка микроскопа
Тринокулярная насадка с ахроматическими объективами бесконечного плана. В тринокулярном тубусе установлены цифровые устройства захвата изображения. Ручка выбора пути света окуляра/камеры позволяет направлять луч света либо на цифровую камеру, либо на окулярные трубки. Диоптрийная регулировка находится на левой трубке.

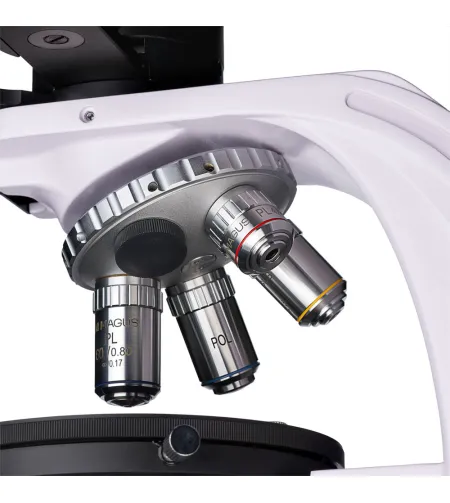

Вращающаяся револьверная головка
Пять целей. В свободный слот также можно установить дополнительный объектив для получения дополнительного увеличения. Конструкция вращающейся револьверной головки («вдали от наблюдателя») освобождает пространство в передней части предметного столика, чтобы пользователь мог видеть объектив, вставленный в оптический путь. Вращающиеся прорези револьверной головки центрированы для совмещения оптических осей объектива и микроскопа.
Цели
Ахроматические объективы Infinity Plan разработаны специально для наблюдений в поляризованном свете: недеформируемая оптика гарантирует, что двойное лучепреломление исходит от образца, а не от оптических элементов. Предназначен для использования с покровными стеклами толщиной 0,17 мм.
Механизм фокусировки

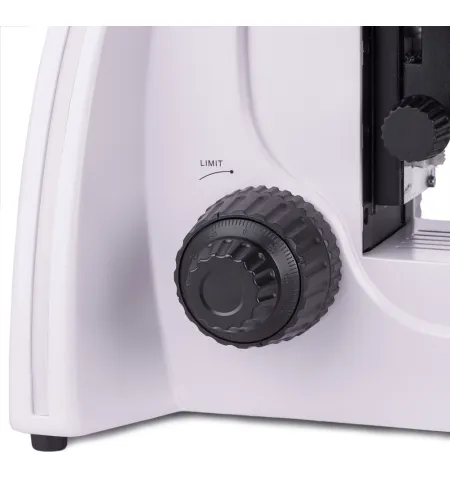

Коаксиальные ручки грубой и точной фокусировки расположены в нижней части подставки с обеих сторон. Пользователь может положить руки на стол и принять расслабленную позу во время наблюдения. Регулировка фокусировки плавная и легкая. Конструкция механизма фокусировки обеспечивает быструю настройку микроскопа после смены объекта исследования. Для этого с правой стороны расположена ручка блокировки грубой фокусировки. Грубое натяжение можно отрегулировать, повернув кольцо с левой стороны.

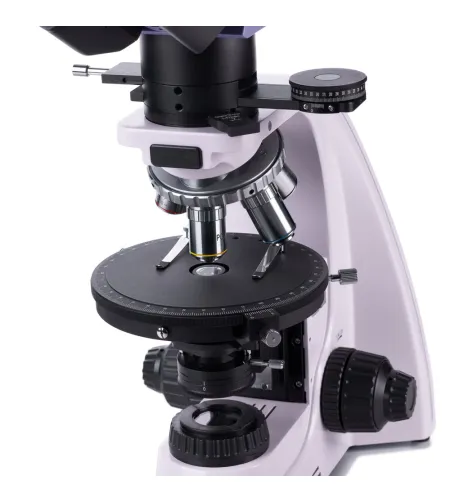

Этап

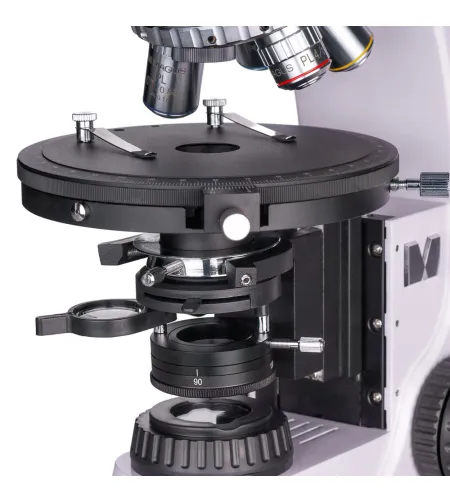

Стол поворачивается на 360°, чтобы увидеть изменение цвета образца, когда поляризатор и анализатор находятся в скрещенной ориентации. Сцена имеет градацию угла поворота. С нониусной шкалой измерения производятся с точностью до 0,1°. Центрировать столик можно двумя винтами, поскольку анализ анизотропного объекта в поляризованном свете требует точного совмещения оси вращения столика с оптической осью микроскопа.

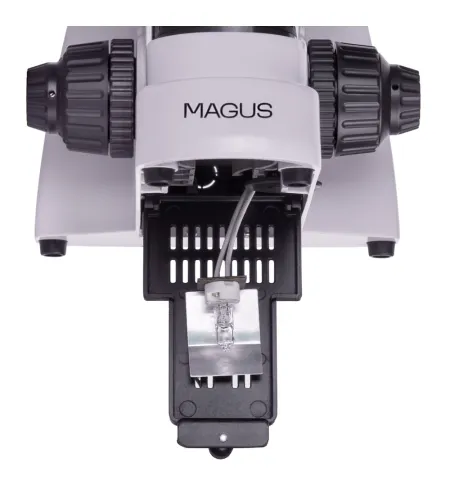

Источник света
Галогенные лампы излучают свет с цветовой температурой, обеспечивающей комфортную работу. Лампа мощностью 30 Вт достаточно яркая, чтобы вы могли наблюдать с помощью объективов с увеличением от 4 до 100 раз, которые используются для микроскопии в светлом поле и в поляризованном свете.
Освещение проходящим светом
Освещение по Келеру: регулируемая полевая диафрагма; центрированный и регулируемый по высоте конденсор Аббе с регулируемой апертурной диафрагмой и поворотной вспомогательной линзой. НО = 1,25. Поляризатор вращается на 0–360°, с четырьмя отметками на шкале угла поворота: 0°, 90°, 180°, 270°. Анализатор вращается на 360°, а нониусная шкала анализатора обеспечивает точный угол.
освещение по Келеру
Установка освещения Кёлера повышает качество изображения образца. При таком освещении можно добиться максимального разрешения по каждому объективу и равномерной освещенности поля зрения без затемнений по краям. Объект исследования находится в резком фокусе, артефакты изображения удалены.
Исследование образцов в поляризованном свете

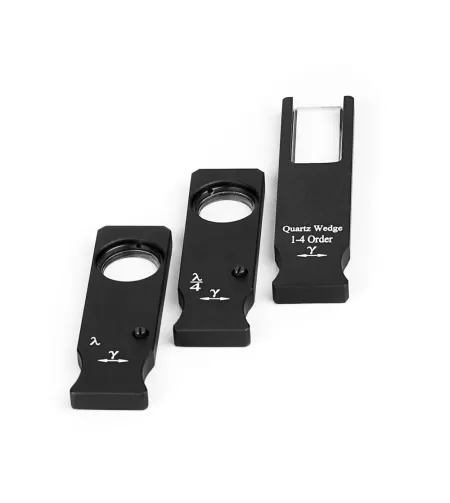

Промежуточная трубка удерживает анализатор и линзу Бертрана и имеет прорезь для компенсаторов. Анализатор вставляется в световой путь для наблюдения объектов в поляризованном свете. При вращении поляризатора и анализатора угол поляризации меняется. Добиться взаимно перпендикулярного положения можно, установив оба фильтра в положение «0». При вращении штатива микроскопа в зависимости от угла поляризации поверхность образца по-разному отражает свет. Линза Бертрана используется для коноскопических исследований. Компенсаторы предназначены для повышения контрастности образцов со слабым двулучепреломлением.
Аксессуары
Существует линейка аксессуаров, разработанных специально для этого микроскопа. Дополнительные объективы можно использовать для исследования объектов размером до 0,22 мкм. Окуляры расширяют диапазон увеличения микроскопа. Дополнительные окуляры помогут вам использовать весь потенциал объектива, который используется чаще. Цифровая камера, которая выводит изображение с микроскопа на монитор, сохраняет файлы и имеет программное обеспечение, позволяющее проводить измерения образцов в режиме реального времени. Калибровочный слайд для измерения объектов, который можно комбинировать с окуляром со шкалой или программным обеспечением камеры.
Ключевые особенности микроскопа:
Исследование анизотропных образцов в поляризованном и проходящем свете Мощный галогенный источник проходящего света мощностью 30 Вт, обеспечивающий яркий естественный свет. Линза Бертрана для коноскопии и ортоскопии, компенсаторы и освещение Келера Тринокулярная насадка с тринокулярным тубусом для крепления цифровой камеры; Разделение луча 100:0 и 0:100 План-ахроматические объективы без деформаций устраняют ложные оптические эффекты Удобное выравнивание прорезей вращающейся револьверной головки и предметного столика. Поворотный круглый предметный столик со шкалой нониуса для точного измерения угла. Широкий выбор дополнительных аксессуаров Ключевые особенности камеры:

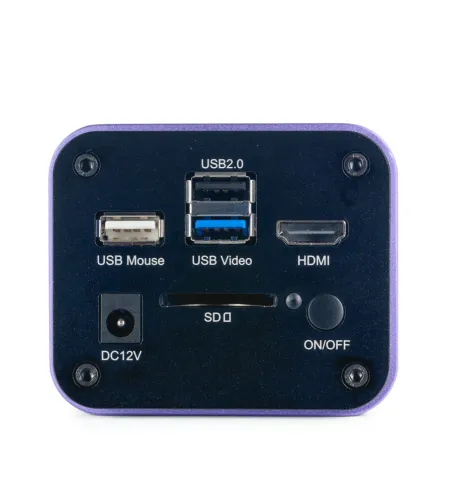

Камера работает автономно без подключения к ПК и через интерфейс HDMI. Можно подключить к ПК через Wi-Fi и интерфейс USB3.0. Автоматическое переключение между 4K и Full HD в зависимости от разрешения монитора 30 кадров в секунду для наблюдения за движущимися объектами, записи видео и перемещения образца без рывков и задержек. Цветная CMOS-матрица SONY Exmor/Starvis с подсветкой обеспечивает низкий уровень шума и высокую светочувствительность даже в условиях низкой освещенности. Вы получите более четкие, яркие и насыщенные цвета изображения. Программное обеспечение с фото-, видеозаписью, редактированием, функциями внешнего отображения, линейными и угловыми измерениями. В комплект входит:

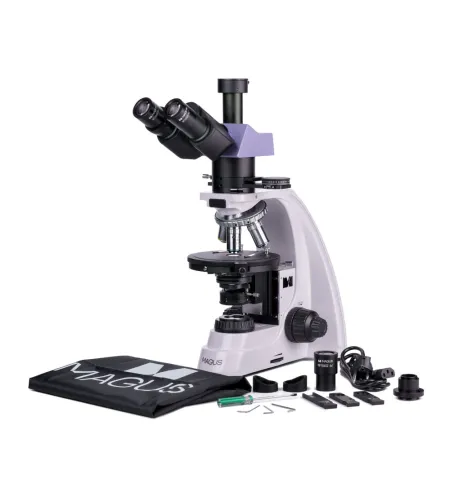

MAGUS CHD40 Digital Camera (цифровая камера, кабель HDMI (1,5 м), кабель USB3.0 (1,5 м), USB-мышь, карта памяти SD 32 ГБ, USB-адаптер Wi-Fi (2 шт.), адаптер питания переменного тока 12 В/1 А (Евро) ), установочный диск с драйверами и ПО, руководством пользователя и гарантийным талоном) ЖК-монитор MAGUS MCD40 Основание с входом питания, источником проходящего света и конденсором, механизмом фокусировки, столиком и вращающейся револьверной головкой. Тринокулярная головка Промежуточная трубка с линзой Бертрана, анализатором и прорезью для компенсатора. Компенсаторы: компенсатор λ, компенсатор λ/4, кварцевый клин. Ахроматический объектив бесконечного плана: PL 4x/0,10 WD 21 мм Ахроматический объектив бесконечного плана: PL 10x/0,25 WD 5,0 мм Ахроматический объектив бесконечного плана: PL 40x/0,65 (подпружиненный), WD 0,66 мм. Ахроматический объектив бесконечного плана: PL 60x/0,80 (подпружиненный), WD 0,46 мм. Окуляр 10х/22мм с длинным выносом выходного зрачка (2 шт.) Окуляр 10x/22 мм со шкалой. Значение шкалы: 0,1 мм Адаптер C-mount 1x Шестигранный ключ Шнур питания Суперобложка Руководство пользователя и гарантийный талон Доступен для запроса:
Окуляр 10х/22мм с перекрестием Окуляр 12,5х/14 мм (2 шт.) Окуляр 15x/15 мм (2 шт.) Окуляр 20х/12 мм (2 шт.) Окуляр 25х/9мм (2 шт.) Ахроматический объектив бесконечного плана: PL 5x/0,12 WD 26,1 мм Ахроматический объектив бесконечного плана: PL 20x/0,4 WD 8,8 мм Ахроматический объектив Infinity Plan, флуоресцентный: PL 100x/1,25 (подпружиненный, масляный), WD 0,36 мм Ахроматический объектив Infinity Plan, флуоресцентный: PL 100x/0,8 (подпружиненный, сухой), WD 2,02 мм Механическое крепление столика Калибровочный слайд
