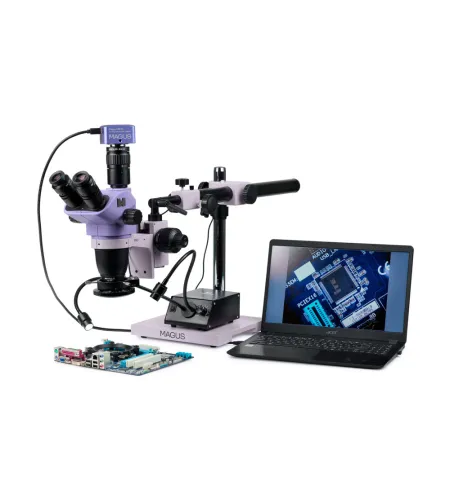

Цифровой стереомикроскоп MAGUS Stereo D8TR для ремонта электроники

Готовое решение для пайки, ремонта и контроля качества на базе головки микроскопа серии MAGUS Stereo 8H и универсального штатива микроскопа MAGUS UT2. Стереомикроскоп с оптической конструкцией Greenough обеспечивает точную детализацию рельефа поверхности без потери пространственной ориентации, тем самым обеспечивая большую глубину резкости. Тринокулярный микроскоп подойдет тем, кто предпочитает работать с микроскопом в своей обычной позе и рассматривает образец через окуляры. Камера в цифровом микроскопе позволяет записывать процесс наблюдения, а также его промежуточные и конечные результаты. Камера оснащена портом USB3.0 и передает изображение на экран компьютера. Скорость передачи данных в 10 раз выше, чем у камер USB2.0. Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и светильником на гибкой стойке. Микроскоп оптимизирует эргономику рабочего места, тем самым повышая комфорт и производительность оператора.
Цифровая камера
Цифровая камера, установленная в тринокулярной трубке с помощью адаптера C-mount, будет записывать промежуточные и конечные результаты процесса наблюдения. Эта функция используется для контроля качества и создания базы данных. Камера 21 Мп на адаптере 1x C-mount обеспечит необходимое разрешение для стереомикроскопических наблюдений, а датчик 4/3" отобразит максимально возможное поле зрения. При минимальном увеличении микроскопа поле зрения на экране компьютера составит 53,5x37 мм.

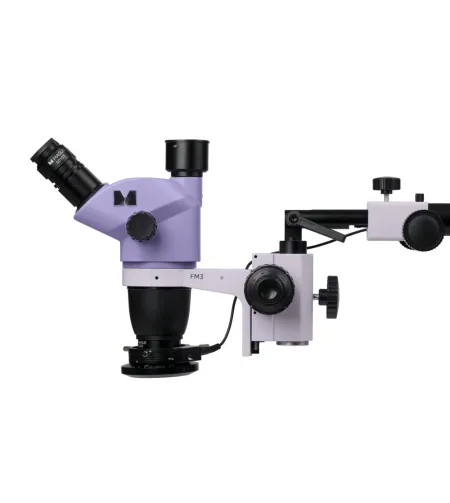

Головка микроскопа

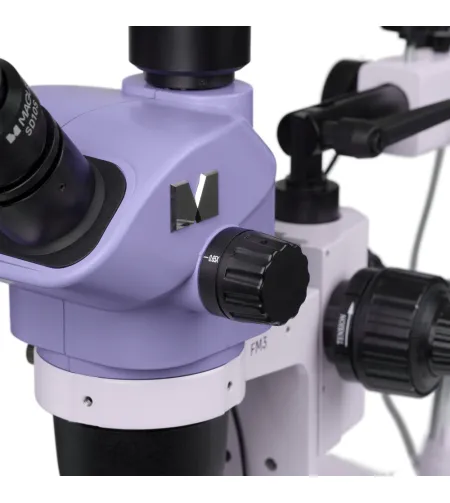

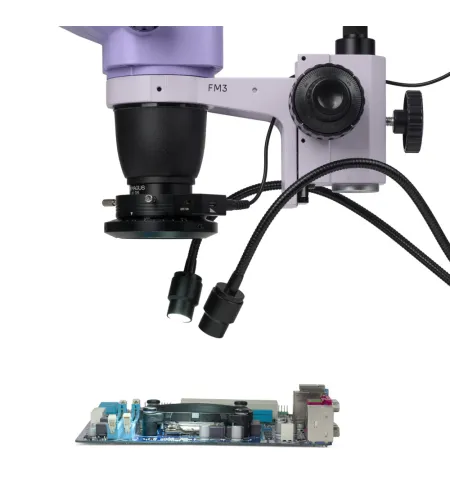

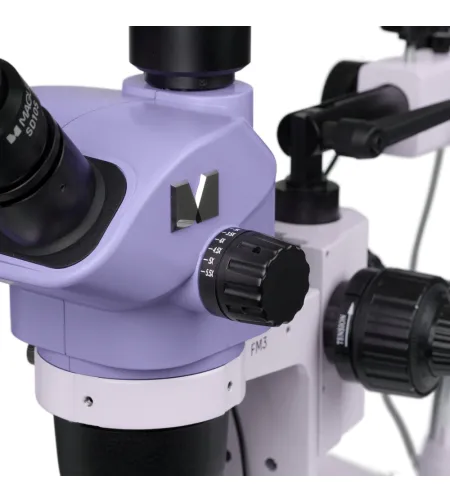

Зум-объектив позволяет плавно изменять увеличение до 8,4x без потери фокуса. Микроскоп формирует прямое (не перевернутое) трехмерное изображение. Вспомогательная линза объектива 0,5x изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа. При использовании вспомогательной линзы 0,5x достигается увеличение 3,25–27,5x и рабочее расстояние 177 мм для пайки. При неиспользовании вспомогательной линзы 0,5x достигается увеличение 6,5–55x и рабочее расстояние 105 мм для контроля качества. Для манипуляций с инструментом требуется большее поле зрения, чем визуальное наблюдение при контроле качества. При просмотре через окуляры диаметр поля зрения с 0,5-кратной вспомогательной линзой составляет 67,7 мм при 3,25-кратном увеличении микроскопа и 8 мм при 27,5-кратном увеличении.
Базовая комплектация включает окуляры 10x/22 мм с диоптрийной настройкой и выносом выходного зрачка для работы в очках.
Осветители

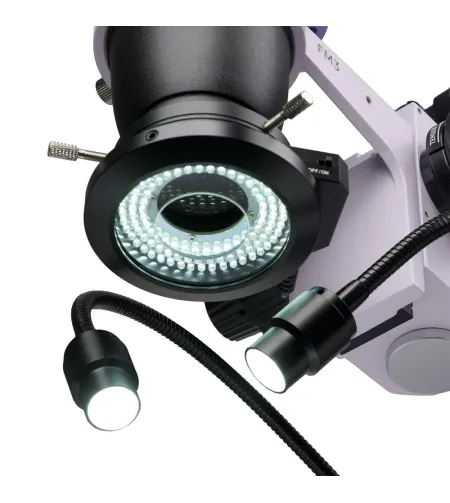

Разные задачи требуют разных типов освещения. В комплект входят два осветителя. Кольцевой светильник с поляризатором удаляет блики от металла. Светильник на гусиной шее создает тени, которые позволяют нашему зрению определять рельеф поверхности.
Подставка

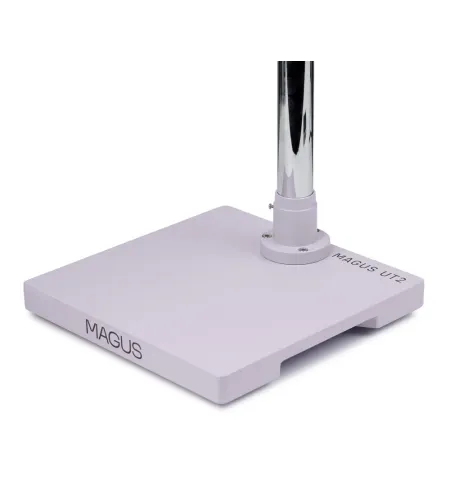

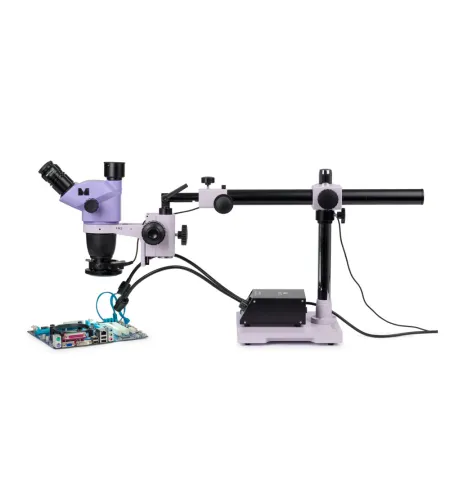

Универсальная подставка с прочным основанием минимизирует вибрации, вызванные движением, а длинный горизонтальный рычаг расширяет рабочую зону.

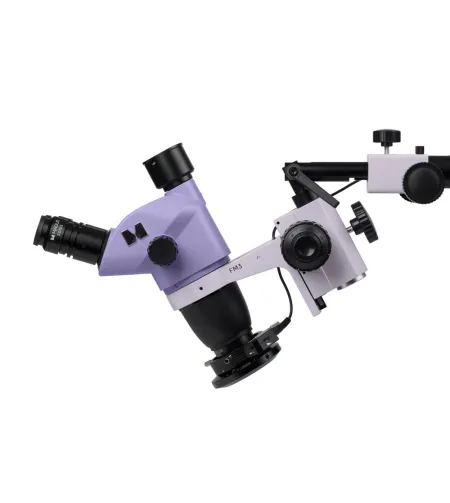

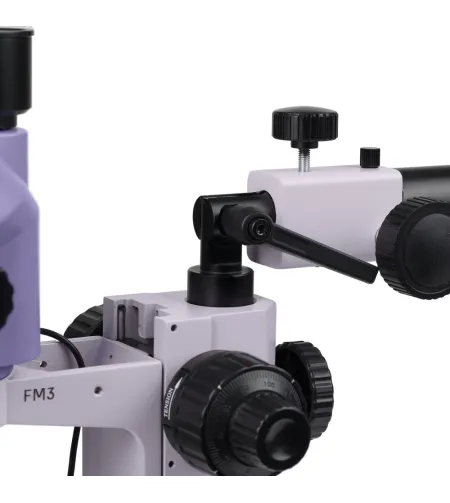

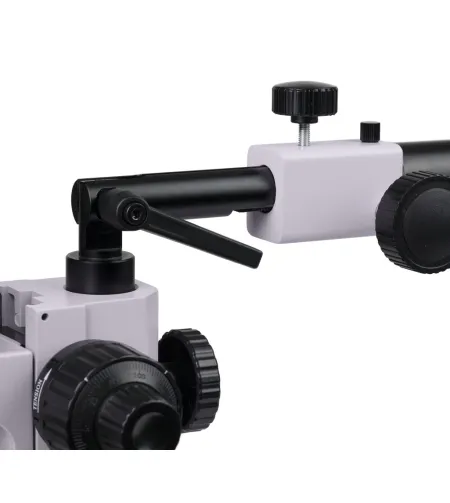

Не всегда удобно перемещать объект в оптическом пути во время работы. Иногда предпочтительнее перемещать головку микроскопа. Ручка микрорегулировки обеспечивает плавное горизонтальное перемещение головки микроскопа вперед и назад. На конце штатива расположен механизм изменения угла наклона оптической оси. Оператор может наблюдать за образцом, находящимся на столе, глядя на него под углом. Это позволяет более удобно выполнять манипуляции, проверять качество пайки и наблюдать за искривленными объектами.
Механизм фокусировки

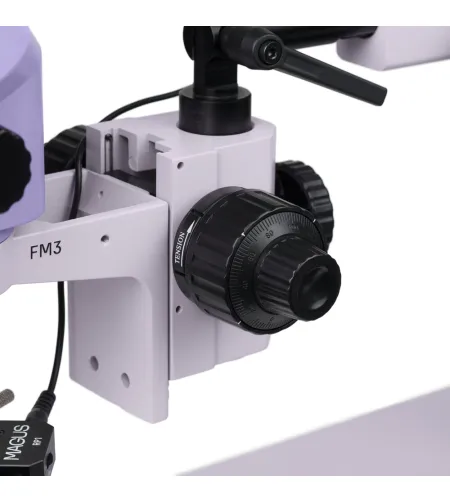

Механизм фокусировки имеет функции грубой и точной фокусировки. Тонкая фокусировка позволит легко настроить микроскоп при использовании увеличений более 40x. Ручки фокусировки коаксиальны, т. е. расположены с двух сторон. Натяжение грубой фокусировки регулируется.

Аксессуары и другие готовые решения
Комфортные условия работы повышают производительность оператора. Наши готовые решения основаны на опыте инженеров-электронщиков. В то же время MAGUS предлагает и другие компоненты, из которых вы можете собрать комплект микроскопа, исходя из вашего бюджета и предпочтений, а также решаемых задач. Более того, в дальнейшем вы можете дополнить комплект необходимыми аксессуарами.
Особенности микроскопа:

• Тринокулярная головка микроскопа с вертикальным тубусом для крепления камеры
• Зум-объектив позволяет плавно менять увеличение без потери фокуса; коэффициент увеличения 8,4:1.
• Преимущества оптической схемы Greenough: большая глубина резкости, высокое разрешение 3D-визуализации, компактный дизайн и разумная цена.

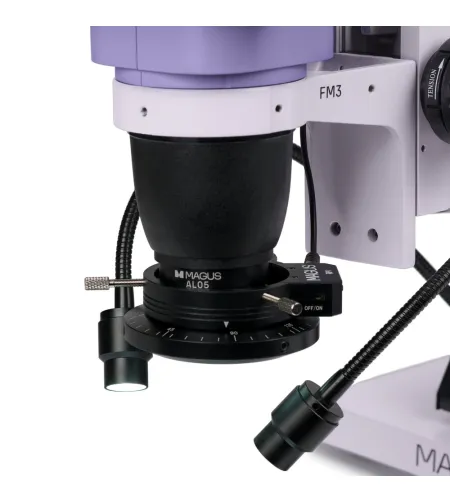

• Вспомогательный объектив 0,5x обеспечивает дополнительные возможности увеличения, поля зрения и рабочего расстояния.
• Универсальный штатив расширяет рабочую зону, позволяя точно позиционировать головку микроскопа над образцом и выполнять тонкую микрорегулировку положения головки.
• Механизм фокусировки имеет функции грубой и точной фокусировки: работа комфортна во всем диапазоне увеличения микроскопа.
• Два осветителя отраженного света: кольцевой с поляризационным фильтром и осветитель на гибкой стойке.
• По вашему запросу возможна замена компонентов и установка дополнительных аксессуаров.

Характеристики камеры:
21-мегапиксельный датчик обеспечивает наилучшее разрешение для стереомикроскопического наблюдения 4/3-дюймовый датчик отображает максимально возможное поле зрения на экране 17 кадров в секунду при максимальном разрешении достаточно для настройки фокуса До 192 кадров в секунду при пониженном разрешении для презентаций в классе и видеозаписи; плавное перемещение образцов без рывков и задержек Цветной CMOS-датчик SONY Exmor с подсветкой обеспечивает низкий уровень шума и высокую светочувствительность даже в условиях низкой освещенности: более четкие, яркие и насыщенные цвета изображения Интерфейс USB3.0 для быстрой передачи данных без рывков и задержек Программное обеспечение имеет функции для фотосъемки, видеозаписи, редактирования, вывода на внешний монитор, а также линейных и угловых измерений Входящий в комплект адаптер 1x C-mount с регулируемым фокусным расстоянием используется для установки камеры на микроскоп


В комплект входят:

• Цифровая камера MAGUS CBF70 (цифровая камера, USB-кабель, накопитель с драйверами и программным обеспечением, руководство пользователя и гарантийный талон)
• Головка микроскопа MAGUS Stereo 8TH — объектив часть и окулярные трубки
• Окуляр 10х/22 мм с выносом выходного зрачка и диоптрийной настройкой (2 шт.)
• Штатив для микроскопа MAGUS UT2
• Фокусировочное крепление MAGUS FM3
• Кольцевой осветитель MAGUS LED RP1 с поляризатором
• Двойной осветитель MAGUS LED DGL2 Gooseneck
• Вспомогательная линза MAGUS AL05 0,5х/177 мм
• Адаптер MAGUS ZFA100 C-mount
• Руководство пользователя и гарантийный талон
