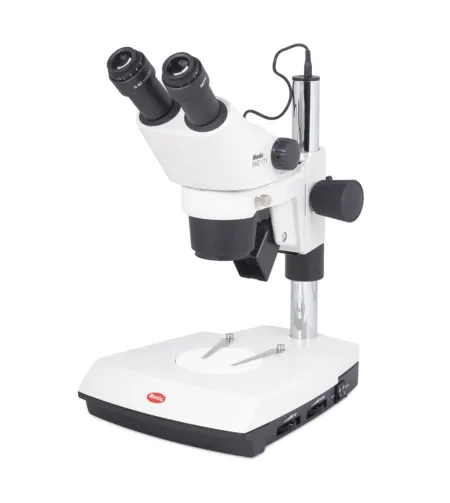

Стереомикроскоп СМЗ 171-БП бинокулярный, Мотик

Серия СМЗ-171

С новым микроскопом SMZ-171 Stereo Zoom Motic с гордостью представляет оптически улучшенное дополнение к хорошо зарекомендовавшей себя серии SMZ Stereo. В эту серию были добавлены новые материалы для совместимости с электростатическим разрядом, а также оптимизированные варианты светодиодного освещения, чтобы создать универсальную платформу стереомикроскопа для широкого спектра биологических и материаловедческих приложений. Оптические характеристики SMZ-171 в сочетании с расширенным набором принадлежностей делают его идеальным прибором, отвечающим высоким требованиям как для рутинных, так и для исследовательских целей. От биологических и медицинских препаратов до промышленного контроля качества и инспекции, СМЗ-171 будет обеспечивать неизменно четкие изображения без искажений. Оптическая система Грену имеет крупномасштабный диапазон масштабирования 6,7:1, парфокальный при всех увеличениях; в то время как 5-позиционный механизм щелчка, реализованный в непрерывном масштабировании, обеспечивает точное воспроизведение увеличений для облегчения измерений. Рабочее расстояние 110 мм в стандартной конфигурации дает достаточно места для любого вида просмотра образцов и манипуляций. Кроме того, улучшенная и четкая глубина обзора создает последовательные и убедительные трехмерные вертикальные изображения. Кроме того, SMZ-171 можно легко преобразовать в полноценную станцию ​​документирования, объединив ее с членом семейства камер Moticam.

Основные Характеристики

• Оптическая система Гриноу

• Ахроматическая оптика с противогрибковым покрытием

• Широкоугольный бинокулярный/тринокулярный тубус для наблюдения под углом 45º (распределение света 0:100 правый тубус/тринокуляр в положении фото)

• Широкопольные окуляры с высокой точкой обзора, WF 10X/23 с диоптрийной регулировкой на окулярах +/- 5 dpt

• Межзрачковое расстояние 48-75 мм

• Масштаб 6,7:1; 5 кликов

• 7,5-50-кратное стандартное увеличение

• Рабочее расстояние 110 мм

Подробности

Диапазон масштабирования

Переход от макрообзора к микродетализациям еще никогда не был таким простым, как с SMZ-171. Коэффициент увеличения 6,7:1 в СМЗ-171 обеспечивает стандартный диапазон увеличения 7,5x-50x. Во время масштабирования повторная регулировка положения фокуса не требуется, так как вся оптическая система рассчитана на парфокальность во всем диапазоне масштабирования. Для увеличения диапазона увеличения модели также доступен набор дополнительных объективов и окуляров, расширяющих общий диапазон увеличения СМЗ-171 с 2,25 до 200 крат.

Вспомогательные цели

При стандартном рабочем расстоянии 110 мм СМЗ-171 предлагает достаточно места для манипуляций с образцами при различных увеличениях. Максимальный диаметр поля зрения (при самом низком положении трансфокатора и окулярах с 10-кратным увеличением) будет составлять 30,7 мм.

Окуляры

Стандартные окуляры Widefield 10x/23 мм модели SMZ-171 следуют принципу высокой точки зрения, предоставляя тем, кто носит очки, доступ ко всему полю зрения. Индивидуальная диоптрийная регулировка окуляра +/- 5 dpt обеспечивает наилучшие условия для использования сеток, а стандартные резиновые наглазники минимизируют рассеянный свет и повышают комфорт просмотра. Помимо стандартного 10-кратного увеличения окуляра, серия СМЗ-171 также предлагает окуляры с альтернативным увеличением. Для целей измерения доступен ряд сеток.

Трехмерное изображение

SMZ-171 от Motic основан на оптической системе Greenough. Эта система с полностью разделенными оптическими путями является проверенной концепцией на протяжении более 100 лет микроскопии. SMZ-171 обеспечивает впечатляющее трехмерное изображение без искажений и с высокой разрешающей способностью до 460 пар линий/мм (с 2-кратным дополнительным объективом).

Рабочее расстояние

В стандартной комплектации СМЗ-171 обеспечивает большое рабочее расстояние 110 мм, которое можно легко увеличить до 301 мм (с дополнительным вспомогательным объективом 0.x). Для достижения желаемого общего увеличения увеличение объектива менее 1X можно компенсировать с помощью окуляров с большим увеличением.

(до 20 раз).

Оптические головки Motic SMZ-171 выпускаются в бинокулярной или тринокулярной версиях с углом обзора 45°, окулярами 10X и встроенным объективом 1X. Межзрачковые окуляры с блокировкой можно отрегулировать с межзрачковым расстоянием от 48 мм до 75 мм. Для специальных настроек или OEM-приложений доступна бинокулярная насадка с углом обзора 60°. Противогрибковая обработка всей оптики позволяет использовать СМЗ-171 во влажной среде. Помимо разнообразия оптических настроек (вспомогательные объективы, окуляры), Motic предлагает широкий выбор штативов для использования с СМЗ-171. Как классические опорные стойки (диаметр опоры 32 мм), так и новая опорная стойка доступны также в версии ESD для производств, чувствительных к электростатическому разряду.

Модульная конфигурация

Помимо базовых стендов, СМЗ-171 также предлагает модульную систему компонентов для личных предпочтений и требований к организации рабочего места. Промышленные штативы со штангой для просмотра более крупных образцов могут заменить штативы Base Plain и штативы для проходящего света, что значительно расширит возможности пользователя.

Все эти стенды требуют отдельной системы освещения в соответствии с требованиями образца.

Освещение

Освещение является неотъемлемой частью правильного использования стереомикроскопа. Motic предлагает широкий спектр вариантов освещения, которые можно комбинировать с оптикой SMZ-171. Для бестеневого изображения может потребоваться кольцевой свет, а для визуализации структуры поверхности может потребоваться однонаправленный осветитель, объединяющий источник холодного света со световодом.

Цифровая документация

Более удобная настройка обеспечивается философией Motic по легкой оцифровке изображений. Комбинация SMZ-171 с цифровыми камерами серии Moticam обеспечивает превосходное живое изображение. Все камеры Motic оснащены программным обеспечением, превращающим SMZ-171 в рабочую станцию ​​для анализа и документирования. Тринокуляр СМЗ-171 позволяет использовать различные адаптеры камеры, в зависимости от размера чипа используемой камеры.

Аксессуары

Скользящий столик Вращающийся на 360° скользящий столик для плавного движения образца в разных направлениях.

x/y-стол Присоединяемый x/y-стол с диапазоном хода 76X54 мм обеспечивает точное двунаправленное перемещение.

Поляризатор, анализатор Для анализа двойного лучепреломления прозрачных материалов требуется поляризационная установка.

Вставка темного поля Ирисовая диафрагма позволяет изменять апертуру освещения в зависимости от числовой апертуры используемого объектива.

СЗМ171-БП

Технические характеристики:

Оптическая система Greenough с зумом

Бинокулярная насадка, наклоненная на 45º, вращающаяся на 360º

Регулируемые окуляры с широким полем зрения WF10X/23 мм

Коэффициент масштабирования 6,7:1, ШД = 110 мм

Диапазон увеличения объектива: 0,75X-5X

Простая подставка типа полюс и держатель головы

Система грубой фокусировки с регулировкой натяжения

Черно-белая сценическая пластина и пылезащитный чехол
